Насосы КМ консольные моноблочные для холодного, горячего водоснабжения

Хит продаж

Конструкция	консольные, моноблочные
Применение	водоснабжение горячее, водоснабжение холодное, повышение давления, металлургия, горное дело
Среды	вода чистая, вода горячая

В наличии

Заказать товар Задать вопрос

Характеристики
Описание
Скачать

Марки	Подача (номин.), м³/ч	Напор, м	Давление на входе в насос, кгс/см², не более	Мощность двигателя, кВт	Частота вращения, об/мин	Частота вращения, c˜¹	КПД насоса, %	Напряжения сети, В	Частота тока, Гц	Вид тока	Допускаемый кавитационный запас, м, не более
КМ 50-32-125а	10	16	3.5	1.5	2900	48	56	380	50	переменный	3.5
КМ 65-50-125	25	20	3.5	4	2900	48	66	380	50	переменный	3.8
КМ 65-50-125а	23	16	3.5	4	2900	48	64	380	50	переменный	3.8
КМ 65-50-160	25	32	3.5	5.5	2900	48	62	380	50	переменный	3.8
КМ 65-50-160а	20	25	3.5	4	2900	48	59	380	50	переменный	3.8
КМ 80-65-160а	45	28	6	7	2900	48	69	380	50	переменный	4
КМ 80-65-160б	40	20	6	5.5	2900	48	66	380	50	переменный	4
КМ 80-50-200	50	50	6	15	2900	48	66	380	50	переменный	4.5
КМ 80-50-200а	45	40	6	11	2900	48	62	380	50	переменный	4.5
КМ 100-65-200	100	50	6	30	2900	48	73	380	50	переменный	4.5
КМ 100-65-200а	90	40	6	22	2900	48	66	380	50	переменный	4.5
КМ 100-65-250	100	80	6	45	2900	48	68	380	50	переменный	4.5
КМ 100-65-250а	90	67	6	37	2900	48	64	380	50	переменный	4.5
КМ 100-80-160	100	32	6	12	2900	48	76	380	50	переменный	4.5
КМ 100-80-160а	90	26	6	11	2900	48	71	380	50	переменный	4.5
КМ 100-80-160б	80	20	6	7	2900	48	71	380	50	переменный	4.5
КМ 150-125-250	200	20	6	18.5	1450	24	82	380	50	переменный	4.2
КМ 150-125-250а	180	16	6	15	1450	24	81	380	50	переменный	4.2
КМ 50-32-125	12.5	20	3.5	2.2	2900	48	58	380	50	переменный	3.5
КМ 80-65-160	50	32	6	7.5	2900	48	71	380	50	переменный	4

Условное обозначение

Например КМ 50-32-125а-С-У 3.1 ТУ 3631-216-05747979-2003, где :

КМ – консольный моноблочный;
50 – условный диаметр всасывающего патрубка, мм;
32 – условный диаметр выходного патрубка; мм;
125 – условный диаметр рабочего колеса; мм
а - индекс обточки рабочего колеса (а, б, в - уменьшенный диаметр рабочего колеса);
С– тип уплотнения : Т - торцовое уплотнение вала, С - сальниковое уплотнение вала;
У – климатическое исполнение;
3.1 – категория размещения.

Назначение

Электронасосы центробежные консольные моноблочные типа КМ предназначены для перекачивания в стационарных условиях технической воды (кроме морской) с рН=6 – 9, содержащей механические примеси не более 0,1 % по объему и размером частиц не более 0,2 мм, а также других жидкостей, сходных с водой по плотности и химической активности.

Электронасосы изготавливаются:

для КМ с одинарным сальниковым уплотнением - для перекачивания жидкости до +85°С;
для КМ с торцовым уплотнением - для перекачивания жидкости до +120°С.
для 1КМ50 и 1КМ65 - для перекачивания жидкости от до +85°С
для 1КМ80 и 1КМ100 – для перекачивания жидкости до +105°С.

Электронасосы применяются в системах водоснабжения и отопления производственных и жилых помещений.

Класс защиты электронасосов от поражения электрическим током I ГОСТ 12.2.007.0-75. Электронасосы относятся к изделиям вида I (восстанавливаемые) по ГОСТ 27.003-90. Климатическое исполнение У, категория размещения 3.1 по ГОСТ 15150-69.

Электронасосы не предназначены для установки во взрывоопасных и пожароопасных помещениях.

Конструкция

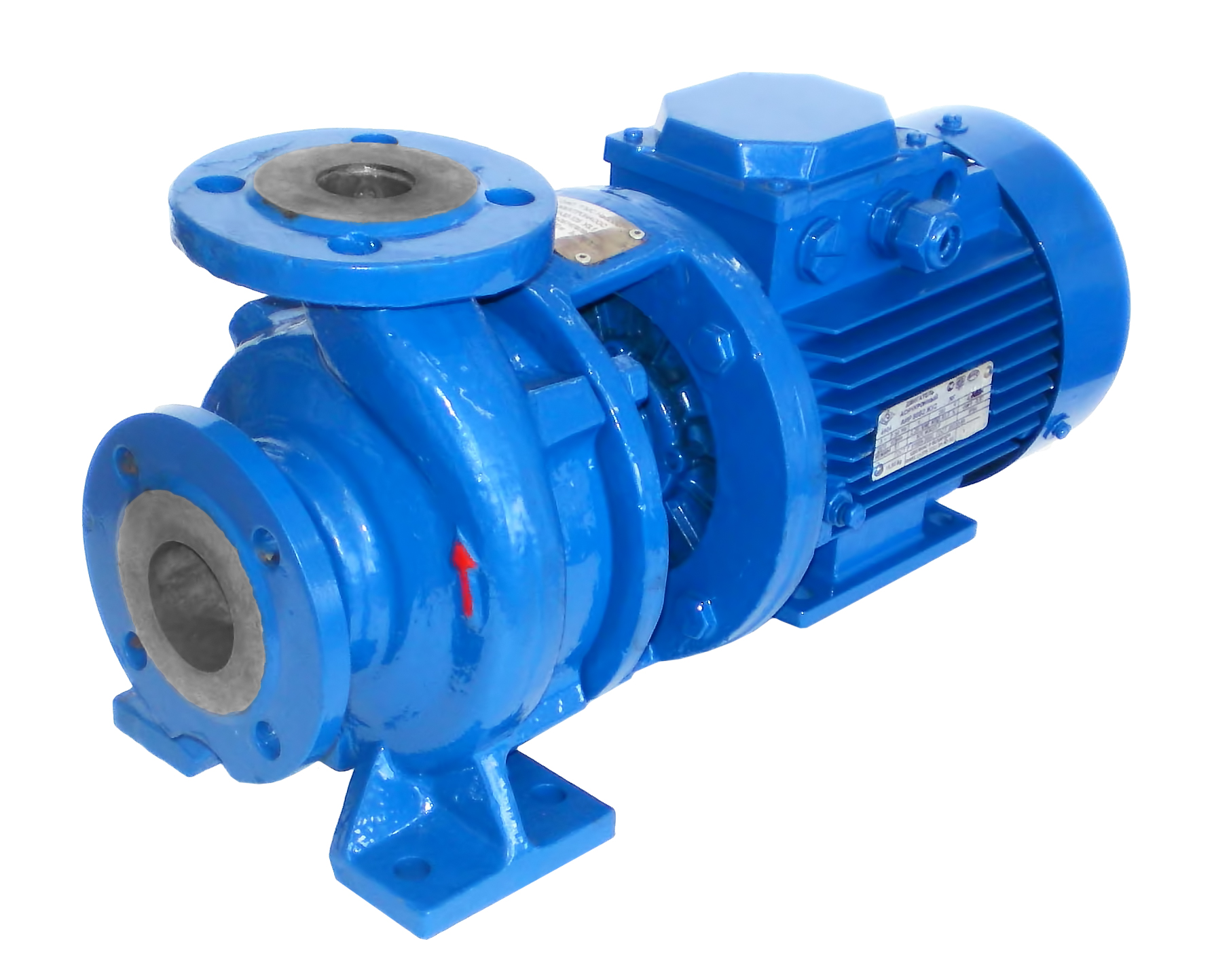

Электронасос КМ состоит из центробежного насоса и фланцевого электродвигателя с удлиненным концом вала. Направление вращения вала – по часовой стрелке, если смотреть со стороны электродвигателя. Стрелка, указывающая направление вращения, расположена на корпусе насоса.

Корпус насоса представляет собой чугунную отливку, в которой выполнены входной и выходной патрубки, спиральная камера и опорные лапы. Корпус насоса соединяется с фланцем электродвигателя с помощью фонаря.

Рабочее колесо представляет собой отливку из чугуна и закреплено на валу шпонкой и винтом или гайкой.

Уплотнение вала – одинарная мягкая сальниковая набивка или торцовое уплотнение. Для предотвращения износа вала под сальниковой набивкой на валу имеется защитная втулка.

Применение

для перекачивания чистой воды (холодной, горячей до 120°С) в системах водоснабжения структур ЖКХ , муниципальных водоканалов
для обеспечения дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов
в системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий включая нефтеперерабатывающие и металлургические отрасли
для обеспечения водой садоводческих и дачных посёлков
в системах пожаротушения жилых и гражданских объектов
на объектах теплоэнергетики – для обеспечения работы основных и вспомогательных систем станций связанных с использованием чистой и технической воды

Особенности/преимущества

корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов
компактность конструкции;
отсутствие необходимости центровки агрегата и как следствие более низкие уровни вибрации и шума;

№ Н49.151.00.000 РЭ
ТУ3631-216-05747979-2003
(для КМ)

Размер: 2.52 МБ

Сертификаты, разрешения :

Электронасосы центробежные консольные моноблочные типа КМ, 1КМЛ, КМ-Е

Сертификат ТР ТС 010/2011 "О безопасности машин и оборудования"
№ТС RU C-RU.АЯ45.В.0000/18
ТУ 3631-216-05747979-2003, ТУ 3631-146-05747979-2000, ТУ 3631-206-05747979-2002

Размер: 2.67 МБ
